규격·도면
등록 제조 규격과 대표 설계 도면입니다. 정확한 규격은 현장 조건 검토 후 산정합니다.
Registered Specs
제조 등록 규격
개인하수처리시설 제조업 등록증(제8호)에 등록된 규격입니다.
하수처리시설
호기성생물학적방법
(현수미생물접촉폭기방법)
3㎥/일5㎥/일6㎥/일10㎥/일12㎥/일14㎥/일16㎥/일20㎥/일30㎥/일40㎥/일60㎥/일150㎥/일
단독정화탱크
부패탱크방법 · FRP
15인용20인용25인용30인용40인용50인용
Typical Design
대표 설계 사양
브로슈어 도면 기준 값입니다(단위 mm). 설계 수질은 유입 BOD 300~330ppm → 방류 10ppm 기준입니다.
| 처리용량 | 처리방법 | 탱크 규격 | 구성 | 유입·유출관 | 송풍 |
|---|---|---|---|---|---|

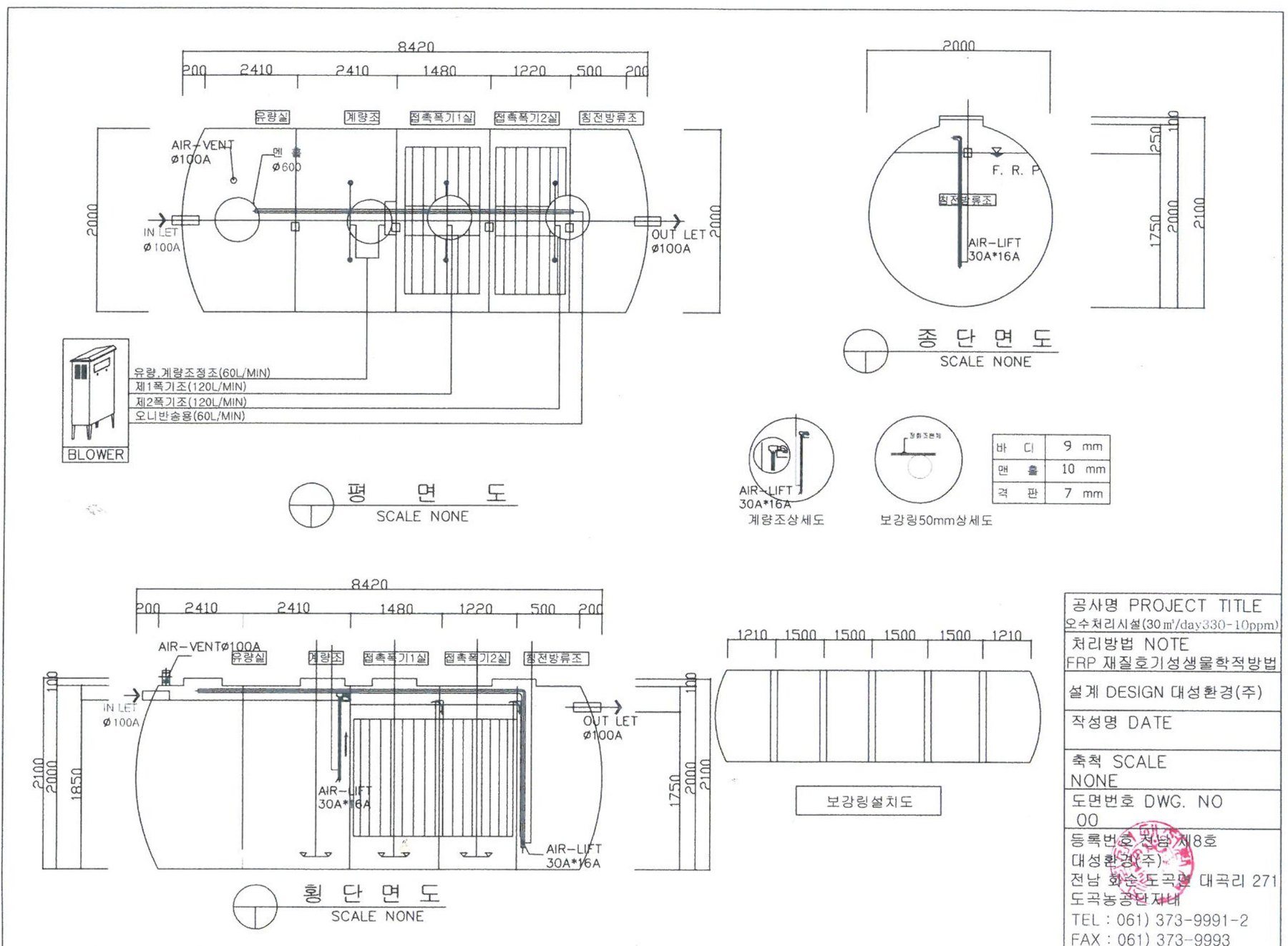

| 30 ㎥/일 | FRP 재질 호기성생물학적방법 | L 8,420 × Φ2,000 | 1기 | 유입 Φ100A / 유출 Φ100A | 60~120 L/min × 4계통 |

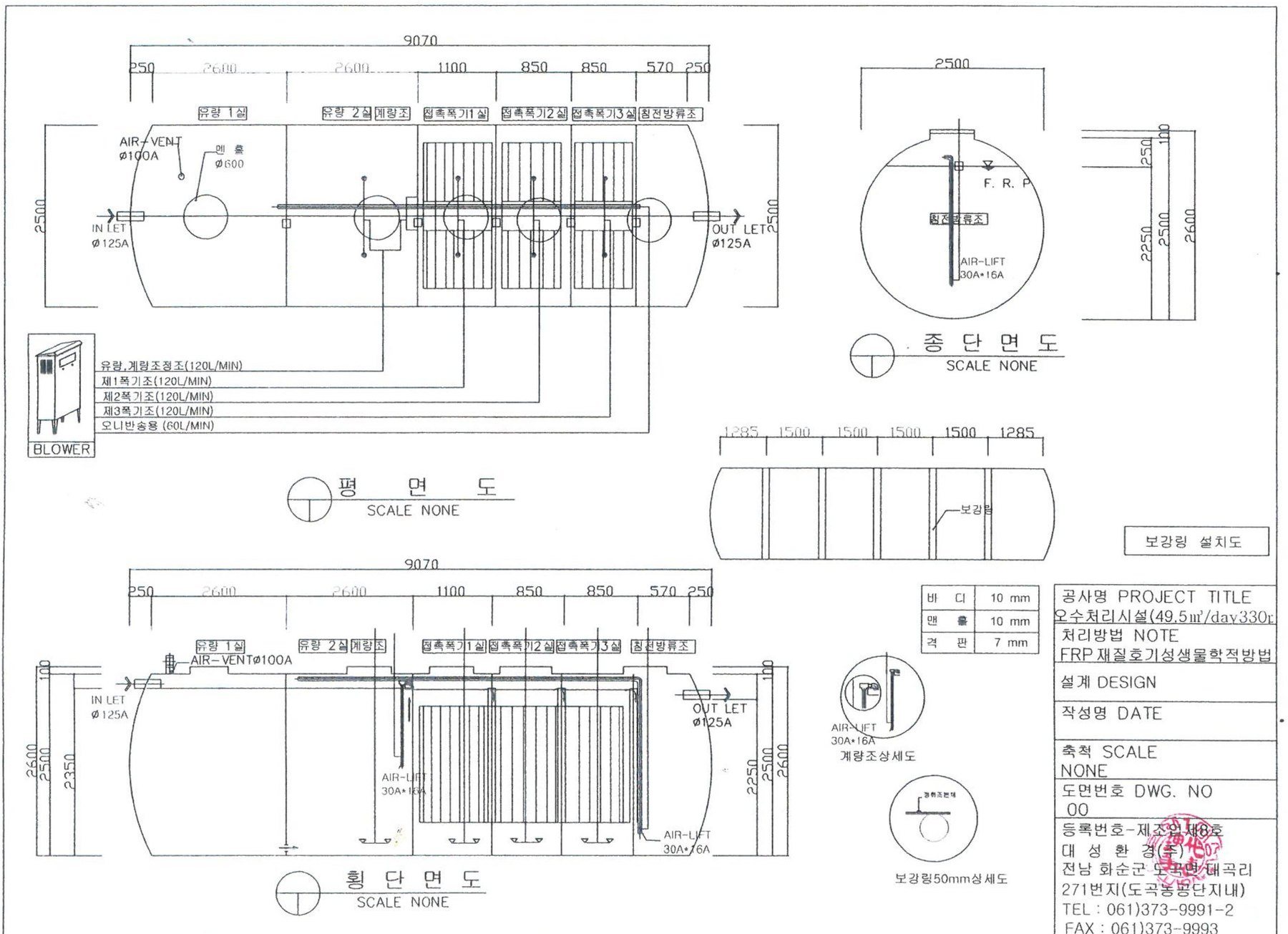

| 49.5 ㎥/일 | FRP 재질 호기성생물학적방법 | L 9,070 × Φ2,500 | 1기 | 유입 Φ125A / 유출 Φ125A | 60~120 L/min × 5계통 |

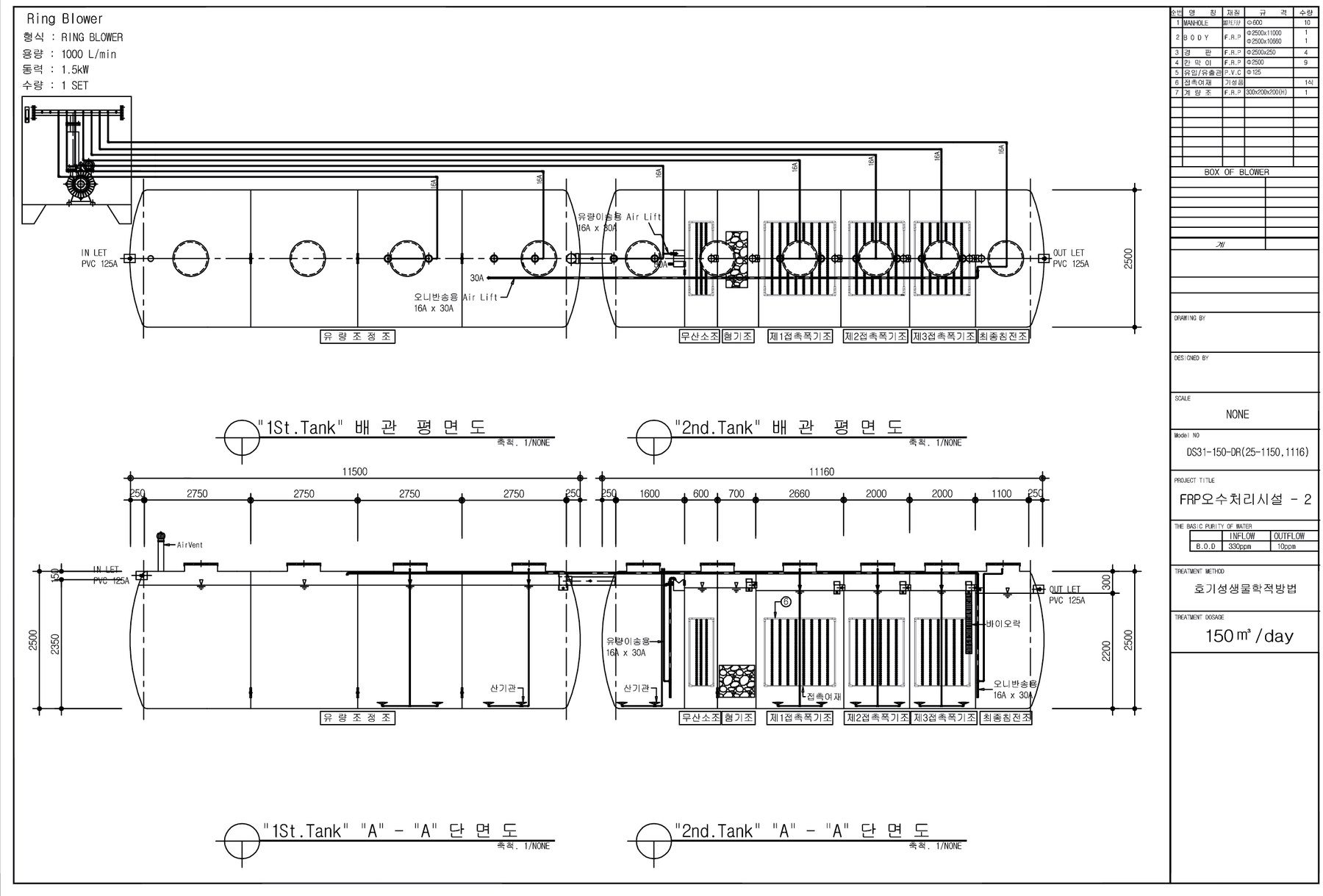

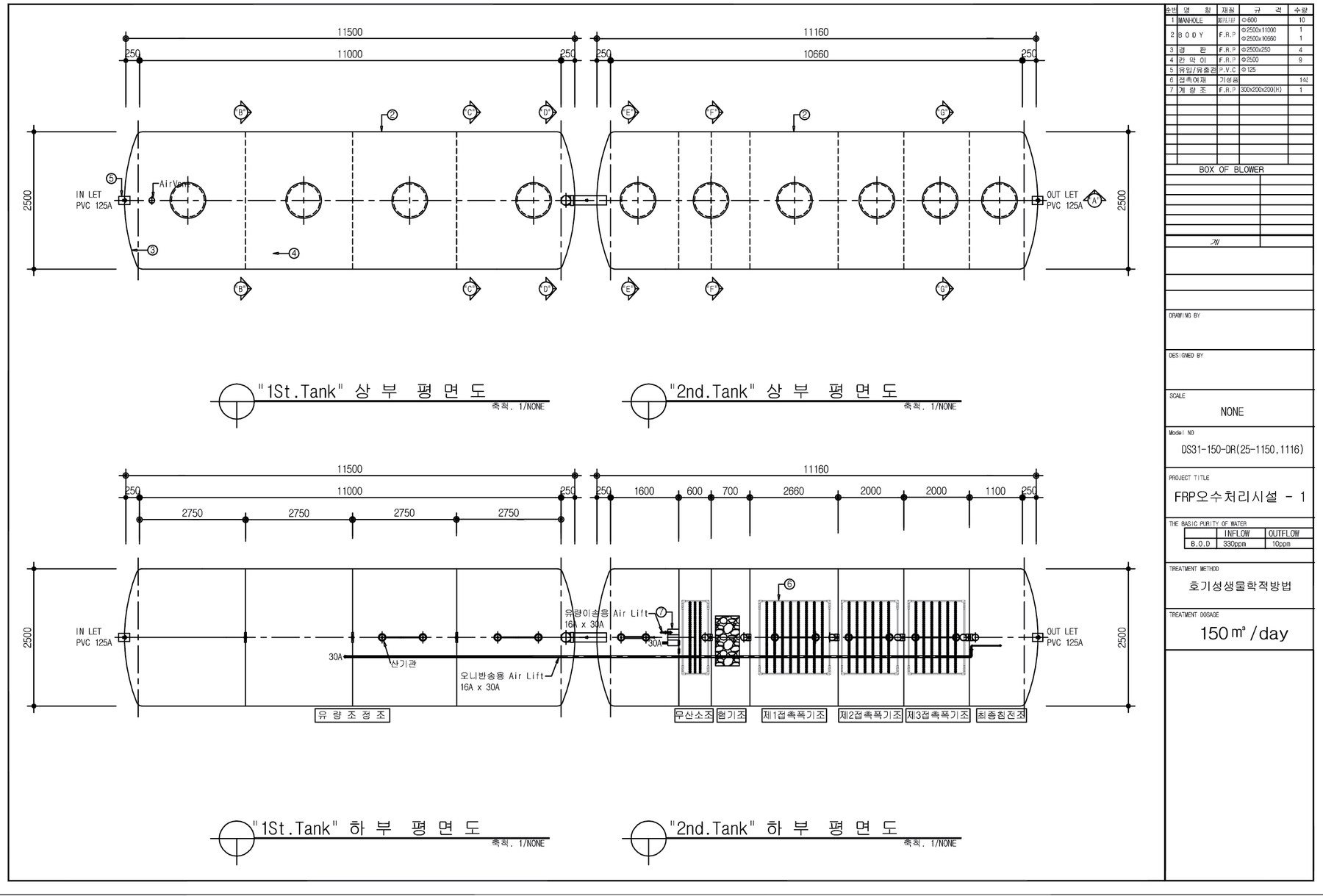

| 150 ㎥/일 | FRP 호기성생물학적방법 (DS31-150-OR) | L 11,500 + 11,160 × Φ2,500 | 2기 (1st·2nd Tank) | 유입 PVC 125A / 유출 PVC 125A | Ring Blower 1,000 L/min · 1.5 kW |
Drawings
설계 도면
도면을 누르면 크게 볼 수 있습니다.
